[전기차충전기] Simplemint 사용법(그리드위즈)

작성일: 22년 5월 25일

PS. 실제 차량과 테스트 하기 전에 사용하기 좋음



Index

1. Simplemint 연결

2. 통신연결

3. 테스트 설정

4. 테스트 결과





1. Simplemint 연결

 - Simplemint를 제어 하기 위해 RS232toUSB를 이용하여 노트북과 연결함

 - 급속충전기의 CP와 PE를 연결함





2. 통신연결

 - Simplemint와 연결하기 위해 Baudrate를 115200으로 설정하여 연결함





3. 테스트 설정

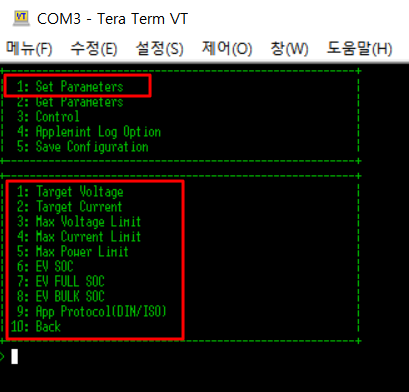

 - 숫자 1을 입력하여 Set Parameters 메뉴 하위의 Target Voltage 등을 설정 할 수 있음

 - 설정 단위는 0.1v 이므로 500v 설정시 5000 으로 설정해야함





4. 테스트 결과

 - Cable Check에서는 절연테스트를 진행하느라 시간이 좀 필요함

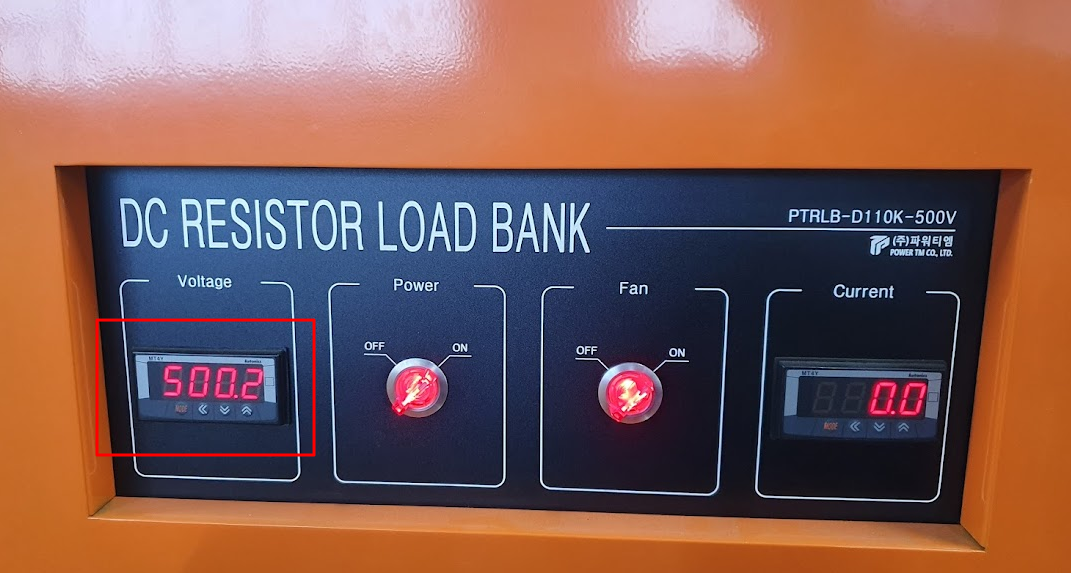

 - 설정한 Target Voltage 에 맞게 전압이 출력됨을 확인 할 수 있음
