[에버온] 스마트 전력분배 10kW 멀티충전기

hyeok0724.kim@gmail.com 2022. 6. 13. 10:09
반응형

작성일: 22년 6월 13일



Contents

1. 소개

2. 충전기 설치

3. 화면 이미지

4. 특허

5. 느낀점





1. 소개

 1) 동작 설명

  - 10kW 멀티충전기는 동시에 3대 차량을 충전할 수 있음

  - 1대 충전시 7kW, 2대 동시 충전기 각 5kW, 3대 동시 충전기 각 3.3kW로 충전기 가능함



 2) 필요성

  - 기존에 7kW 충전기 3대를 설치하기 위해서는 충전기 금액도 3대에 대해서 필요하며 전기공사 비용도 비례하여 발생됨

    -> 위의 문제를 약 1대 설치 비용으로 줄일 수 있음

  - 계약전력은 7kW x 3대 = 21kW로써 현장에 수용 가능한 전력 용량이 남아 있어야함

    -> 멀티충전기는 전력 용량이 10kW만 남아 있으면 설치가 가능함

10kW 멀티충전기





2. 충전기 설치

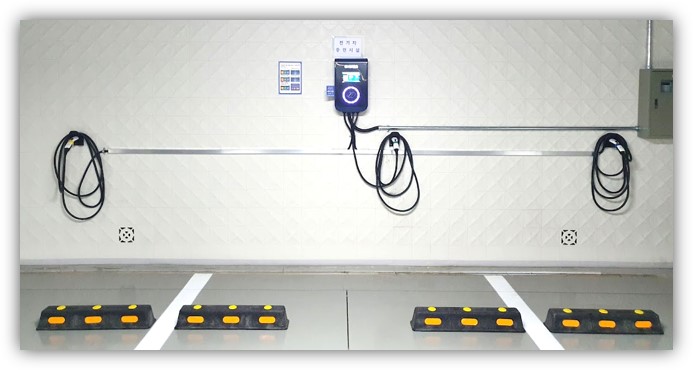

 - 인천 부평 코오롱하늘채 아파트에 설치된 10kW 멀티충전기

 - 1번 커플러와 3번 커플러는 설치되는 길이를 고려하여 9m(1번채널), 6m(2번채널), 9m(3번채널) 설계되어 있음

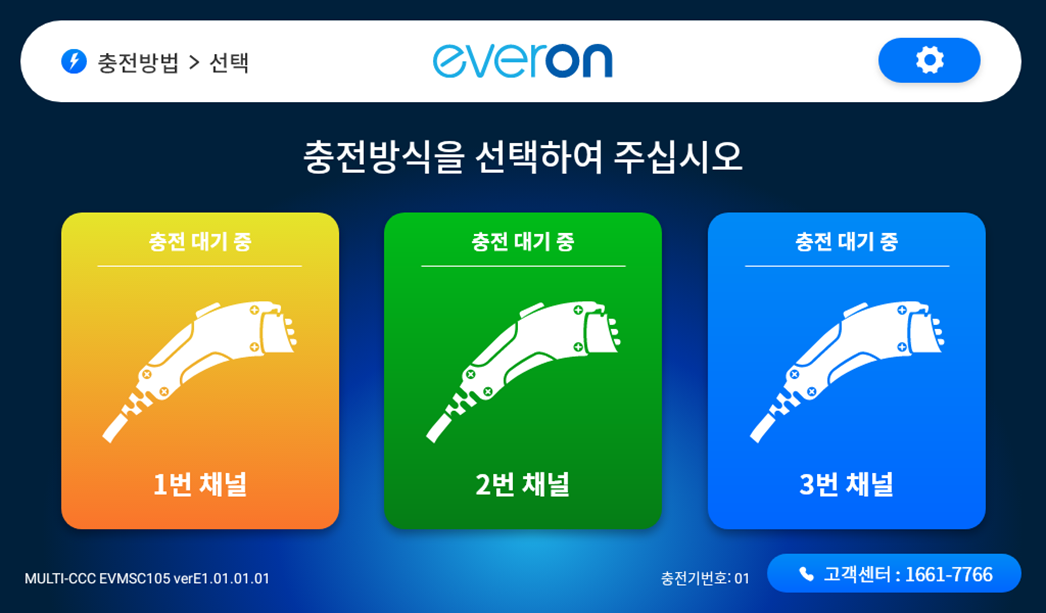

3. 화면 이미지

 - 차량에 연결하는 커플러에 색띠를 둘러서 해당 채널 번호를 알 수 있도록 함

 - 해당 커플러를 차량에 연결하고 연결된 커플러의 색상에 맞는 버튼을 눌러 차량을 충전할 수 있음

 - 충전 시작전에 사용자가 증가할 경우 충전량이 줄어들 수 있음을 고지하고 있음





4. 특허

 - 해당 기술에 대해서는 특허로 등록함





5. 느낀점

 시간이 흐름에 따라 20대 또는 30대 설치가 아닌 200대, 300대 설치로 충전기 시장이 커지는것은 분명한 사실이며 그에 따라 분산제어는 선택이 아닌 필수가 될것 이다. 물론 전력량 부족에 대해서 분산이 필요하지만 데이터를 확인한 결과 전압 불균형, 품질에 대한 문제도 발생되고 있어서 이러한 이유에서라도 꼭 필요하다.

 현재는 충전기 한대를 이용하여 분산을 하였지만 추후에는 100대를 한번에 제어 할 수 있는 기술이 필요해 보인다.
