[EMS] 엔텍시스템 전력계측장비

Index

1. GEMS 프로그램 실행

2. Device IP 찾기

3. ADD Device

4. 장비와 연결하기

5. 설정 변경하기

6. 모드버스 통신하기

7. 설치사례

8. 느낀점



1. GEMS 프로그램 실행



2. Device IP 찾기





3. ADD Device





4. 장비와 연결하기



5. 설정 변경하기

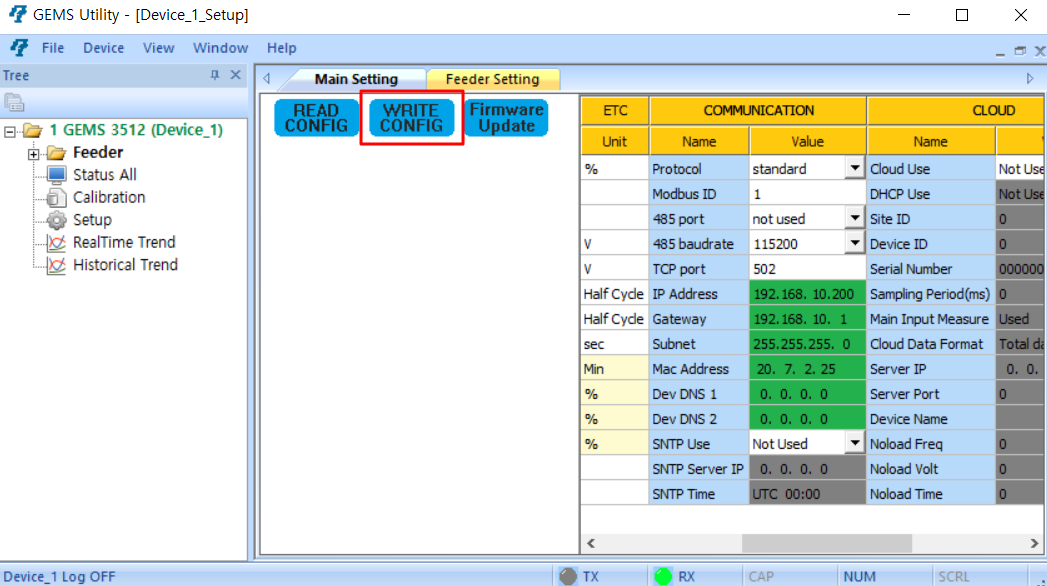

- 설정 변경 후 Write config

- Application의 config 파일만 변경되고 디바이스에는 설정되지 않음

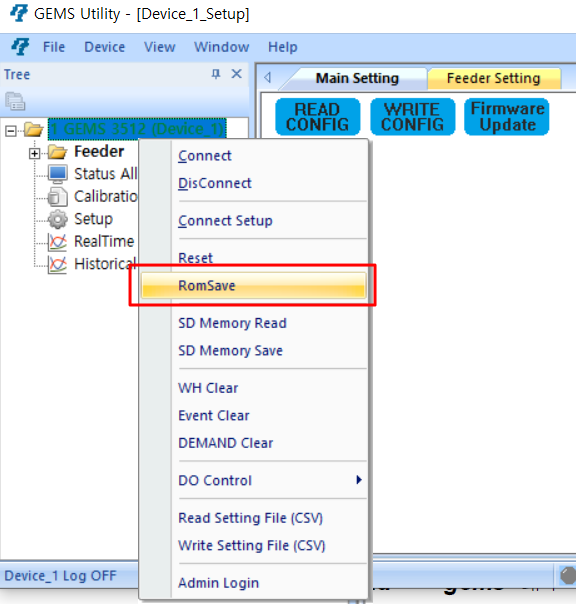

- RomSave 버튼을 누르면 변경된 내용이 디바이스에 저장됨

- Reset 버튼을 이용하여 변경된 내용을 적용함



6. 모드버스 통신하기

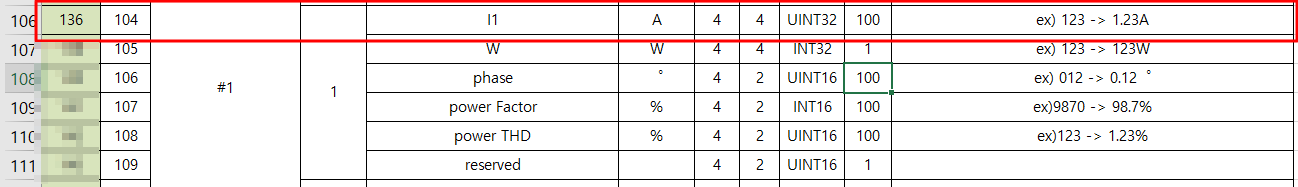

- 제품을 구입하였더니 모드버스 맵과 위의 Application을 공유해주었음



7. 설치 사례

- GEMS 3512와 GEMS3500 제품을 구입하여 사용함

- 둘의 차이점은 채널 개수가 많이 차이남

- GEMS3512는 최대 12개 채널이지만 GEMS3500은 최대 54개 채널임

- GEMS3500은 구입할때 옵션에 채널 개수가 있는데 늘어날 수록 가격이 올라감

- Comfile Tech의 산업용 라즈베리파이를 이용해서 MODBUS/TCP를 통하여
  전력량 데이터를 수집 후 가시화 하고 서버에 올리고 있음



8. 느낀점

- 전력량 계측으로 엔텍시스템 GEMS 제품을 많이 사용하는 것으로 보임

- BEMS 세미나 할때도 사용하는 분을 보았음

- Open프로토콜로 많은 사람들이 쉽게 사용하는것으로 보임



Reference:

nteksys.com/main/main.php

㈜엔텍시스템
