[CAN Analyzer] CAPL(Communication Access Programming Language) 사용법
작성일: 23년 3월 23일
Contents
1. CAPL 프로그래밍 작성
2. Program Node 추가하기
3. 실행결과
1. CAPL 프로그래밍 작성
- 메뉴의 "Tools" 선택하여 "CAPL Browser" 버튼을 클릭함
- CAN 데이터 전송을 위한 예제코드
- 작성후 저장함
includes
{
}
//사용할 변수 선언하는 공간
variables {
//변수 선언
int cntTest_CH01 = 0;
//보내는 데이터 변수 생성
//앞에 0x101은 필자가 랜덤으로 적은 숫자임(안쓰면 컴파일 안됨, 용도는 잘 모르겠음)
message 0x101 msgData;
//타이머 생성함
msTimer testTimer;
}
//타이머 동작에 따른 코드 작성
on timer testTimer
{
//printf 역할을 함
write("cntTest_CH01 %d", cntTest_CH01);
//데이터 전송할 CAN 채널 설정함
msgData.can = 1;
//데이터의 개수
msgData.dlc = 8;
//보낼 CAN 데이터의 ID 설정
msgData.id = 0x151;
//보낼 데이터
msgData.byte(0) = cntTest_CH01;
//데이터 전송함
output(msgData);
//타이머 다시 시작
setTimer(testTimer, 1000);
}
on start
{
write("start:");
//타이머 다시 시작
setTimer(testTimer, 1000);
}
//키보드 'a' 눌렀을때 이벤트
on key 'a'
{
write("press a button:");
}
//키보드 's' 눌렀을때 이벤트
on key 's'
{
write("press s button:");
}

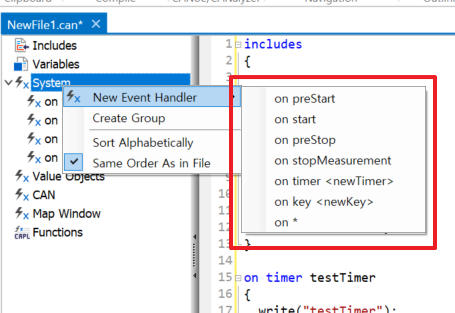

- CAPL에서 지원하는 이벤트들을 알 수 있음
2. Program Node 추가하기

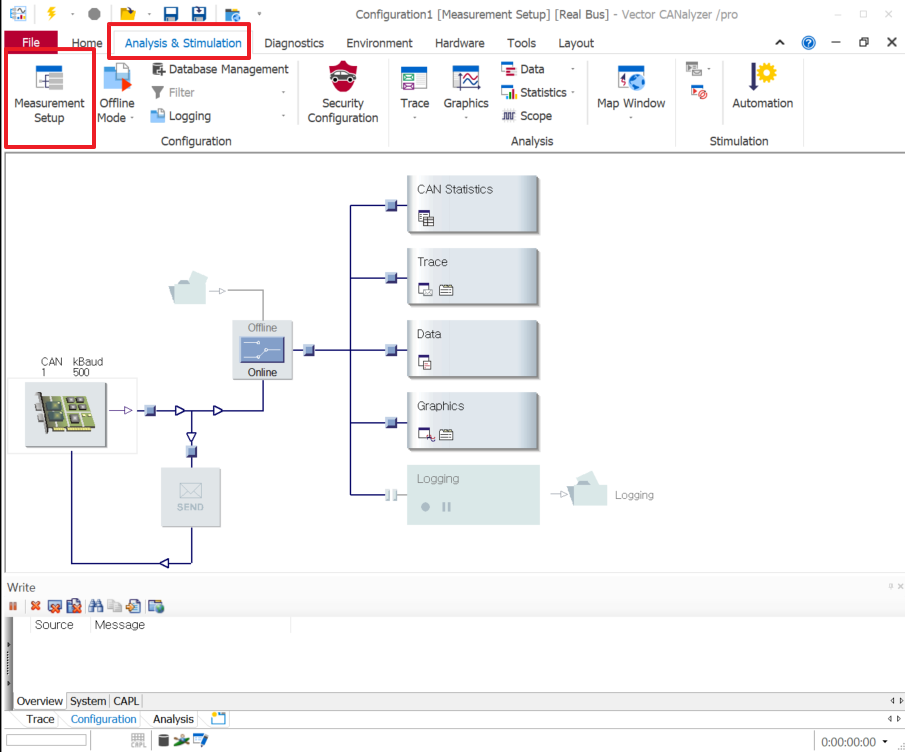

- "Analysis & Stimulation" 탭에서 "Measurement Setup" 버튼을 클릭함
- 화살표 네모박스 위에서 우클릭하여 "Insert Program Node" 클릭

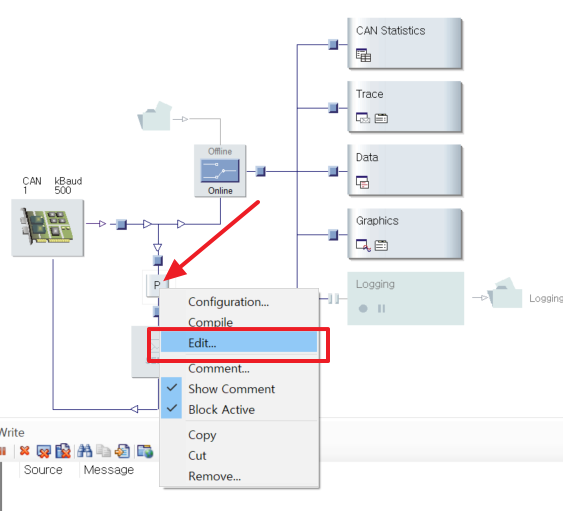

- "P" 네모박스가 생성되면 우클릭하여 "Edit"을 클릭함
- 위에서 생성한 코드 파일을 선택함
- CAPL Browser가 뜨면 상단의 "Compile" 버튼을 클릭함

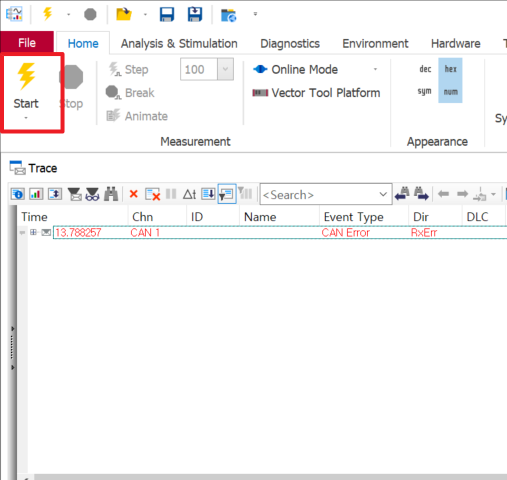

- 다시 돌아와서 상단의 "Start" 버튼을 누르면 실행되는 것을 알 수 있음
3. 실행결과
- Trace를 통하여 데이터가 출력되는 것을 알 수 있음

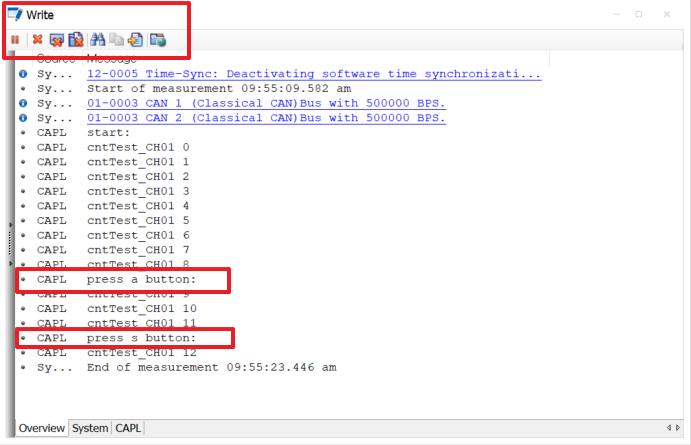

- Write 패널에서 cntTest_CH01 변수의 값이 증가하는 것을 알 수 있음
- 키보드 이벤트에 의해 "a" 또는 "s"의 버튼이 눌렸다는 것을 알 수 있음
