[제품분해] 탄소 발열매트

1. 선이 끊어지면서 주변이 탔음

 - 침대위에 두고 사용하며 계속 밟으면서 선이 접히다보니 피로가 누적되어 중간에 선이 끊어져 버림

   그로인해 스파크가 튀면서 불꽃이 붙은것으로 보임

 - 침대위에서 사용할 때는 밟지 않도록 주의 해야 하며 접히지 않도록 해야 함

 - 자칫 접힌 상태로 사용하게 되면 코일의 부피가 줄어들고 그로 인해 저항이 커져 열이 발생할 수 있음

2. 끊어진 선이 탄소섬유실로 이루어진 것을 알 수 있었음

 - 중간에 코일선 하나가 지나가는것으로 보아 전기가 코일선으로 지나가며
   그 열로 인해 주변의 탄소실이 뜨거워지는 것을 알 수 있음

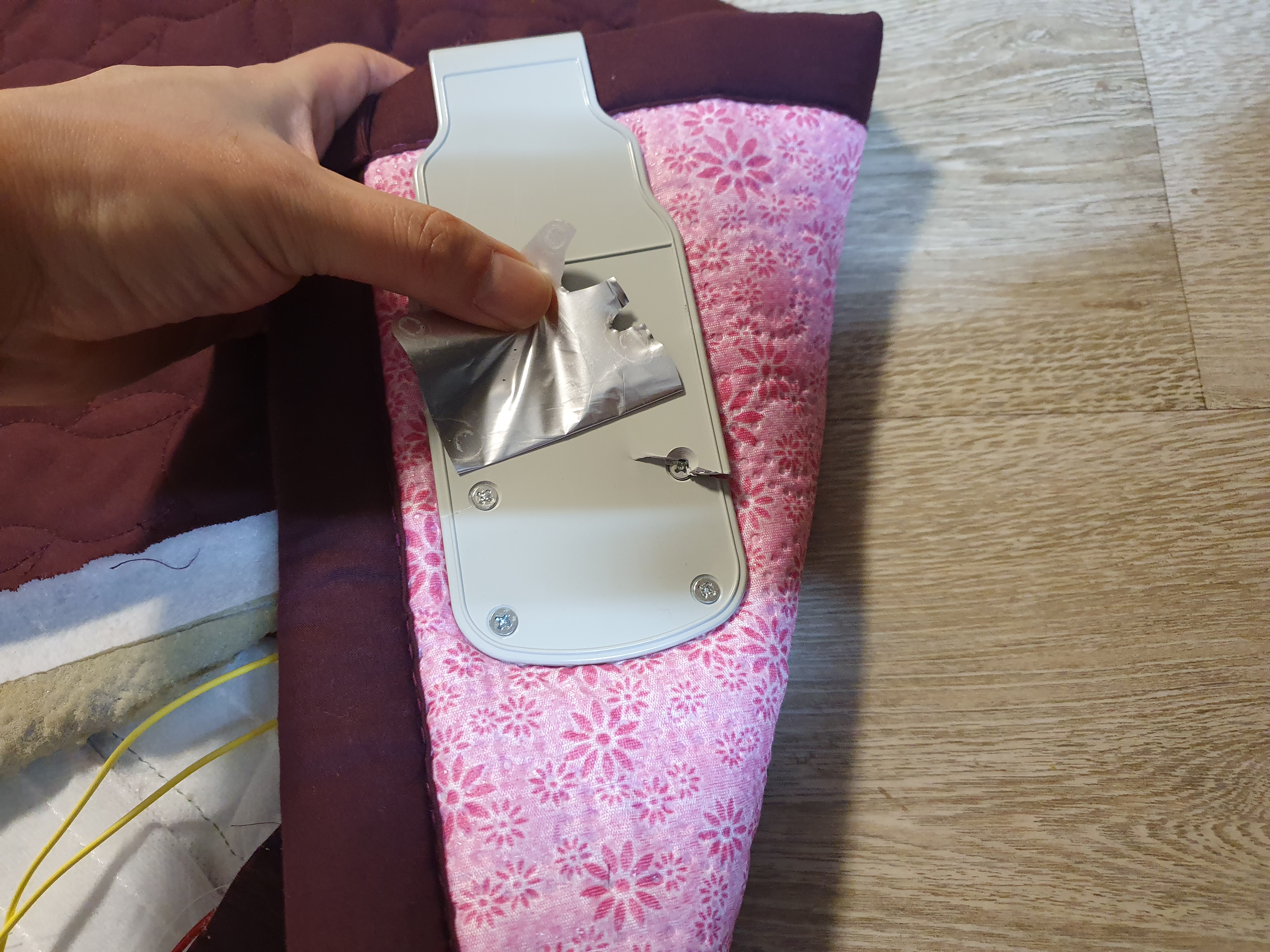

3. 전기장판과 컨트롤러 연결 부위 분해

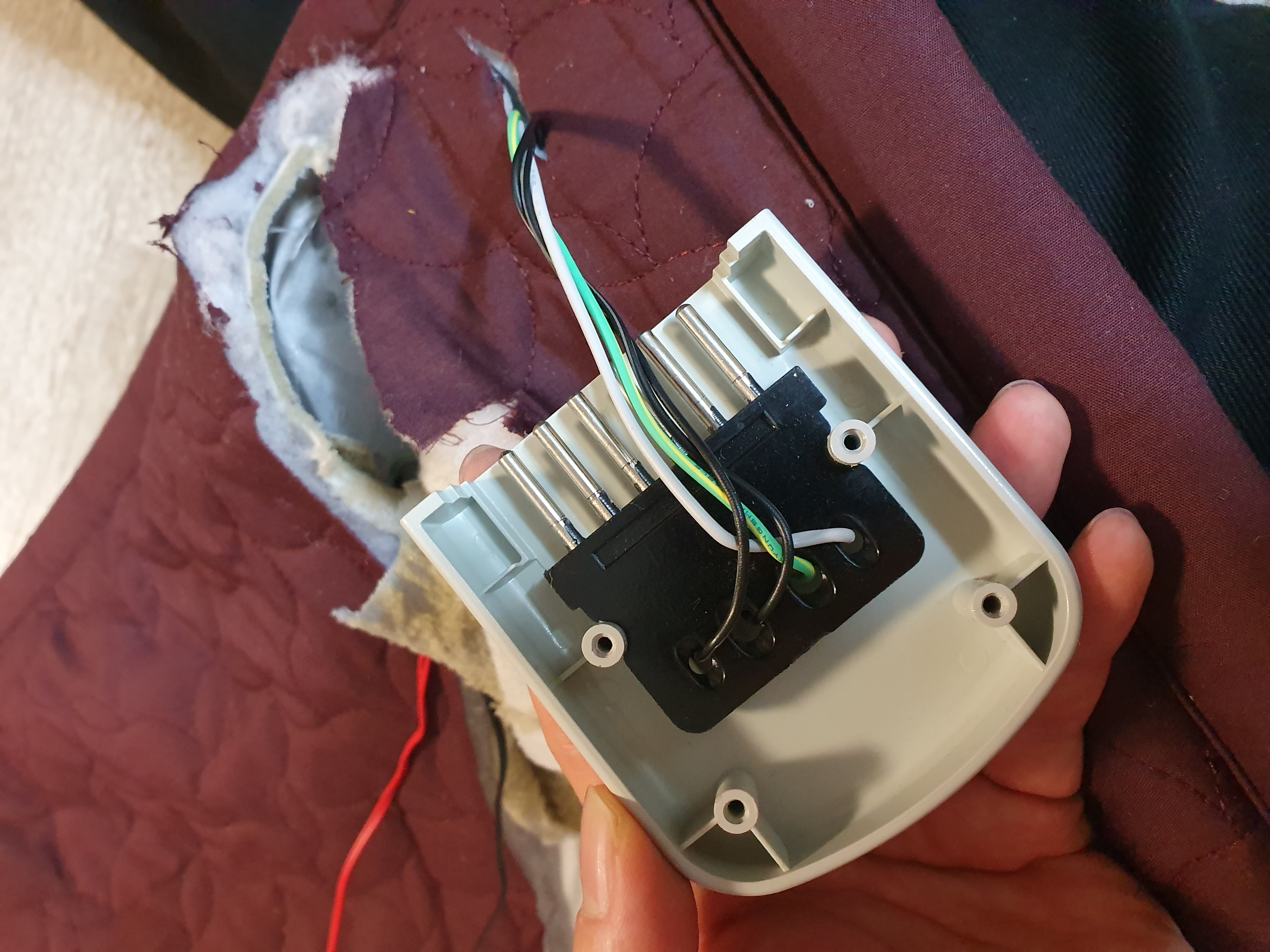

1) 장판에 고정된 나사를 분해

2) 내부의 4개의 선이 있는것을 알 수 있음

3) 초록색과 흰색선은 220v의 전기가 들어오고 검정 2개의 선은 온도센서인것을 알 수 있음

4) 1인용 매트였는데 2개의 온도센서가 부착되어 있음. 여기서 궁금한것은 하나의 선에 2개의

   센서가 병렬로 부착될 수 있는지 의문이 듬

4. 컨트롤러 분해

1) 컨트롤러의 모습이며 특정 회사에 대한 리뷰가 아니기 때문에 회사명은 모자이크 처리함

2) 컨트롤러의 나사를 풀고 분해해 보았음

- 이것으로 알 수 있는것은 AC 220v 60Hz가 들어왔을 때 전압을 바꾸는 회로는 따로 없어보이므로

  220v가 그대로 전기장판으로 흘러가는 것을 알 수 있음

5. Main Controller Chip

1) 미국의 Zilog 회사 제품임

2) S3 Family 8-Bit Microcontrollers S3F94C4 제품 이라는 것을 알 수 있음
